850加工中心都有哪些配置

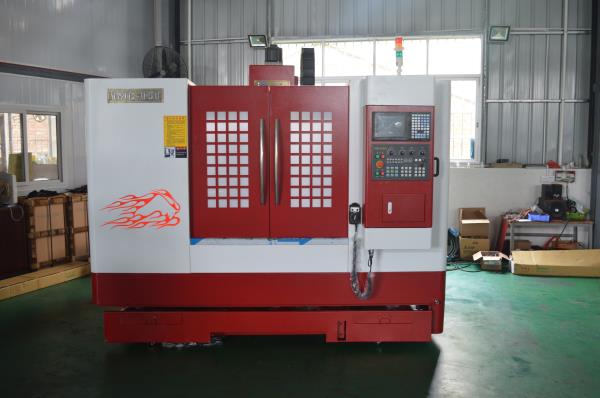

依速力850加工中心
根據公司的接待人員反饋，很多上門咨詢了解加工中心的客戶對于加工中心的配置方面的認識都是比較淺薄的，因此我們整理了一下關于加工中心的配置上面的問題，希望能對選購加工中心的客戶們有所幫助，因為850型號的加工中心是比較熱門的機型，所以本文就以850加工中心為例給大家講解一下產品的相關配置。
1、從導軌的配置上看的話，850型號的加工中心可以分為850硬軌加工中心、850兩軸線軌加工中心、850三軸線軌加工中心，參數如下：
850硬軌加工中心
單位：mm | VMC-850 |
工作臺面尺寸 | 500×1000 |
左右行程(X) | 800 |
前后行程(Y) | 500 |
上下行程(Z) | 500 |
主軸中心至立柱導軌距離 | 560 |
主軸端面至工作臺面距離 | 110-610 |
工作臺T型槽（數目-尺寸×間距） | 5-18×90 |
主軸錐孔 （型號/安裝尺寸） | BT40/ ?150 |
主軸轉速 | 8000rpm |
X.Y.Z軸滾珠絲桿規格 | 40mmX10mm |
X.Y.Z軸快速移動速度（m/min） | 15、15、12 |
定位精度（X.Y.Z) | X;0.01 YZ;0.01 |
重復定位精度(X.Y.Z.) | X;0.01 YZ;0.01 |
X.Y.Z軸 | 滑動導軌 |
X.Y.Z電機聯接方式 | 皮帶傳動 |
推薦選用主電機參數（功率KW） | 7.5 |
推薦選用X.Y.Z軸電機參數（扭矩NM） | 10、12、12 |
導軌護罩支架（X、Y、Z） | 404、303、190 |
床身墊塊高度 | 30 |
工作臺承重 | 450 Kg |
機器重量 | 4.5t |
備注 | “人”字型立柱 |
TOM-850兩軸線軌加工中心
單位：mm 機型 | TOM-L850 |
工作臺面尺寸 | 500×1000 |
左右行程(X) | 800 |
前后行程(Y) | 500 |
上下行程(Z) | 500 |
主軸中心至立柱導軌距離 | 560 |
主軸端面至工作臺面距離 | 110-610 |
工作臺T型槽（數目-尺寸×間距） | 5-18×90 |
主軸錐孔 （型號/安裝尺寸） | BT40/ ?150 |
主軸轉速 | 8000rpm |
X.Y.Z軸滾珠絲桿規格 | 4012 |
X.Y.Z軸快速移動速度（m/min） | 24、24、18 |
X軸線軌規格 | MSA35LA |
Y軸線軌規格 | MSA45LA |
Z軸線軌規格 | 滑動導軌 |
X.Y.Z電機聯接方式 | 直聯 |
推薦選用主電機參數（功率KW） | 7.5 |
推薦選用X.Y.Z軸電機參數（扭矩NM） | 10、12、12 |
刀具數量 | 24把 |
換刀時間 | 2.4秒 |
導軌護罩支架（X、Y、Z） | 404、303、190 |
床身墊塊高度 | 30 |
工作臺承重 | 450 Kg |
機器重量 | 4.5t |
備注 | “人”字型立柱 |
V8三軸線軌加工中心
單位：mm 機 型 | TOM-V8 |
工作臺面尺寸 | 500×1000 |
左右行程(X) | 800 |
前后行程(Y) | 500 |
上下行程(Z) | 500 |
主軸中心至立柱導軌距離 | 524 |
主軸端面至工作臺面距離 | 170-670 |
工作臺T型槽（數目-尺寸*間距） | 3-18×130 |
主軸錐孔（型號/安裝尺寸） | BT40/Φ140（短鼻端） |
主軸轉速 | 12000（直聯主軸） |
X.Y.Z軸滾珠絲桿規格 | 3616 |
三軸快移速度 | 48、48、48 |
X軸線軌規格 | MSR35LE(滾柱線軌) |
Y軸線軌規格 | MSR45LE(滾柱線軌) |
Z軸線軌規格 | MSR35SLS(滾柱線軌) |
X.Y.Z電機聯接方式 | 直連 |
推薦選用主電機參數（功率KW） | 7.5 |
選用XYZ向電機參數（≥扭矩NM） | 8、10、12 |
導軌護罩支架長度（X、Y） | 365、310 |
床身墊塊高度 | 60 |
工作臺承重 | 500 |
光機凈重約 | 2.8t |
備注 | "人"字型立柱 |
從上面的參數可以看出，加工中心導軌配置的不同會導致機床的三軸移動速度有所差異，其中硬軌<兩軸線軌<三軸線軌。除了表面的數據以外，機床的剛性方面硬軌>兩軸線軌>三軸線軌，機床的工件表面加工質量硬軌<兩軸線軌<三軸線軌。
2、刀庫，刀庫相對于加工中心來說是可以提升工作效率和降低重復定位誤差的工具，一般來說分為圓盤刀庫（即機械臂刀庫）和斗笠式刀庫，這兩種也是目前市場上較為常用的類型。

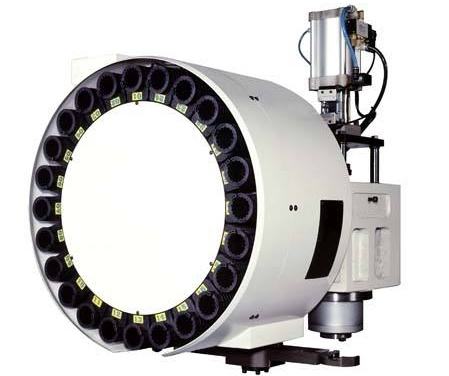

圓盤刀庫：20~30把刀，換刀時間2.5秒，市場上使用較多

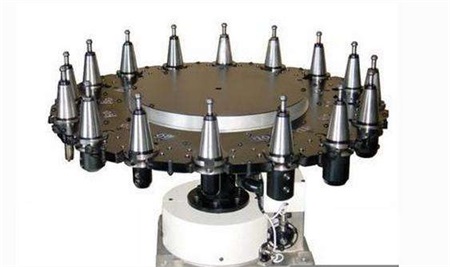

斗笠式刀庫：16~24把刀，換刀時間8~12秒，價格為圓盤刀庫的一半。
3、850四軸加工中心
四軸加工中心主要就是在加工中心的工作臺面上安裝一個分度頭，使得加工中心在加工的時候可以獲得更廣的加工范圍，具備加工更為復雜的模具和零件的能力。第四軸的價格根據品牌的不同價格在幾萬到十幾萬不等，廠家可以根據自己的預算進行選擇。
4、系統、絲桿、主軸等配置
系統有三菱、發那科、西門子等很多不同的品牌和型號，主軸和絲桿目前市面上的加工中心機都是相差無幾，基本上都是用的臺灣品牌。如果模具廠家對這些配置有特殊要求的話可以向加工中心制造廠家提出。
以上便是關于加工中心的一些配置方面的內容，中山市依速力機械有限公司是一家專業生產制造數控加工中心的廠家，可根據客戶的加工要求給出高性價比的配置建議，業務洽談熱線：13560673059，晏經理。
